    SỔ TAY VẬN HÀNH MÁY KHOAN TỪ


    Thiết lập chế độ làm việc và chỉ dẫn an toàn

    Xin vui lòng đọc kỹ các hướng dẫn vận hành và an toàn trước khi vận hành máy khoan từ.
    Nếu bạn không chắc chắn về bất kỳ khía cạnh nào của việc sử dụng thiết bị, liên hệ với nhà phân phối của bạn.

    • Kiểm tra điện áp của máy khoan từ có phù hợp với nguồn điện được sử dụng.

    • Mang thiết bị bảo vệ mắt và tai phải trong khi vận hành máy khoan từ
    KHÔNG đeo găng tay hoặc quần áo rộng có thể bị kẹt vào các bộ phận chuyển động trong thời gian máy khoan từ hoạt động.
    • Kiểm tra máy khoan từ và lưỡi cắt trước khi sử dụng, không sử dụng lưỡi cắt bị biến dạng, nứt, mòn hoặc hư hỏng
    KHÔNG vận hành máy khoan từ gần các vật liệu hoặc chất khí dễ cháy
    KHÔNG vận hành máy khoan từ trong điều kiện ẩm hoặc ướt vì có thể gây sốc điện
    • Kiểm tra đảm bảo các tay quay và các bộ phận được gằn chắc chắn

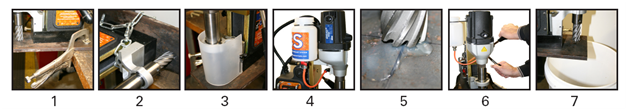

    Luôn đảm bảo kẹp vật liệu an toàn. (Hình 1)
    Luôn luôn sử dụng xích an toàn được cấp theo máy khoan từ để đảm bảo an toàn cho máy và người vận hành. (Hình 2)
    • Gắn đế từ với vật liệu từ tính có độ dày ít nhất 3/16 " hoặc dày hơn
    KHÔNG sử dụng máy mà không có hệ thống bảo vệ bảo vệ ban đầu. (Hình 3)
    không để dây cáp điện của máy khoan từ vướng vào các bộ phận chuyển động của máy.
    KHÔNG sử dụng máy mà không cần dùng dầu làm mát hoặc vữa làm mát (hình 4)

    • Kiểm tra lưu lượng dầu cắt (nước làm mát) bằng cách hạ thấp mũi khoan từ và ti định tâm xuống bề mặt muốn khoan, điều chỉnh mức lưu lượng với van điều chỉnh (Hình 5)

    • Luôn luôn sử dụng cả hai tay để vận hành máy khoan từ. (Hình 6)
    KHÔNG chạm vào mũi khoan từ trong khi nó đang chuyển động.
    • Luôn luôn thu dọn phoi thép sau khi nó được đẩy ra. (Hình 7)
    • Sau khi khoan, KHÔNG chạm ngay vào mũi khoan từ, phoi thép, vì chúng còn rất nóng.
    • Tháo phích cắm khỏi các nguồn cung cấp điện trước khi bảo hành bảo trì







    Video:






    Vận hành

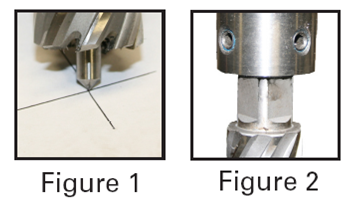

    • Định vị máy với ti định tâm để xác định vị trí trung tâm của mũi cắt.
    (Hình 1)
    • Đảm bảo rằng vòi nước làm mát được mở ra và nước làm mát được cấp thông qua ti định tâm.


    Điều chỉnh van lưu lượng nước làm mát

    • Kích hoạt đế từ và kiểm tra xem mũi khoan đã nằm ở vị trí mong muốn và máy khoan từ được giữ an toàn với chi tiết gia công
    • Sử dụng tay quay bằng cả hai tay, nâng cao đầu động cơ.
    • Khởi động động cơ và cho phép nó quay ở tốc độ lớn nhất.
    • Sử dụng cả hai tay, xoay tay quay để hạ thấp đầu động cơ bắt đầu cắt. Đầu tiên ấn nhẹ để giữ cho máy khoét  không bị trượt
    • Ấn vừa phải với lực ấn đều trong suốt quá trình khoan, Ấn quá mạnh sẽ làm giảm tuổi thọ máy và mũi khoan


    Thay mũi khoan t
    • Hãy chắc chắn rằng ổ cắm điện được tháo ra
    • Lắp ti định tâm vào mũi khoan
    • Trượt đầu trục vào lỗ gắn mũi khoan trên máy khoan từ
    • Điều chỉnh mũi khoan sao cho 2 phần phẳng của mũi khoan thẳng hàng với các vít khóa của trục. (Hình 2)
    • Sử dụng chìa vặn lục giác để đảm bảo khóa chặt  vào 2 phần phẳng của mũi khoan (Làm ngược lại để tháo mũi khoan)


    Hư hỏng thường gặp

    Máy không khởi động
          1. Kiểm tra dây cáp điện.
          2. Kiểm tra chất lượng chổi than, thay thế nếu cần thiết.

    Giá đỡ để nâng động cơ bị trượt xuống:

    Điều chỉnh và xiết chặt miếng chêm để đảm bảo giá đợ được gắn chắc

    Mũi khoan bị vỡ liên tục.

         1. Điều chỉnh và xiết chặt miếng chêm để đảm bảo trục được gắn chặt với đầu nối trục của máy.

         2. Đảm bảo kẹp chặt chi tiết gia công.

         3. Kiểm tra tốc độ khoan tối ưu có theo đúng khuyến nghị tốc độ cho lỗ khoan với kích thước cụ thể = (382 / Đường kính Đường kính tính bằng inch.)


    Nước làm mát được không chảy: Kiểm tra bể nước làm mát và ống có bị kẹt. Sử dụng khí nén để thổi sạch cặn kẹt bên trong. Ngoài ra kiểm tra trục xem có bị đóng cặn của nước làm mát và làm sạch triệt để.

    • Đế từ không được kích hoạt

    Kiểm tra nam châm của đế từ có sạch sẽ, loại bỏ bất kỳ mảnh vỡ hay phoi kim loại nào giữa nam châm và bề mặt làm việc. Rỉ sét cũng có thể làm giảm lực từ của máy
